교보문고 ERD 연습

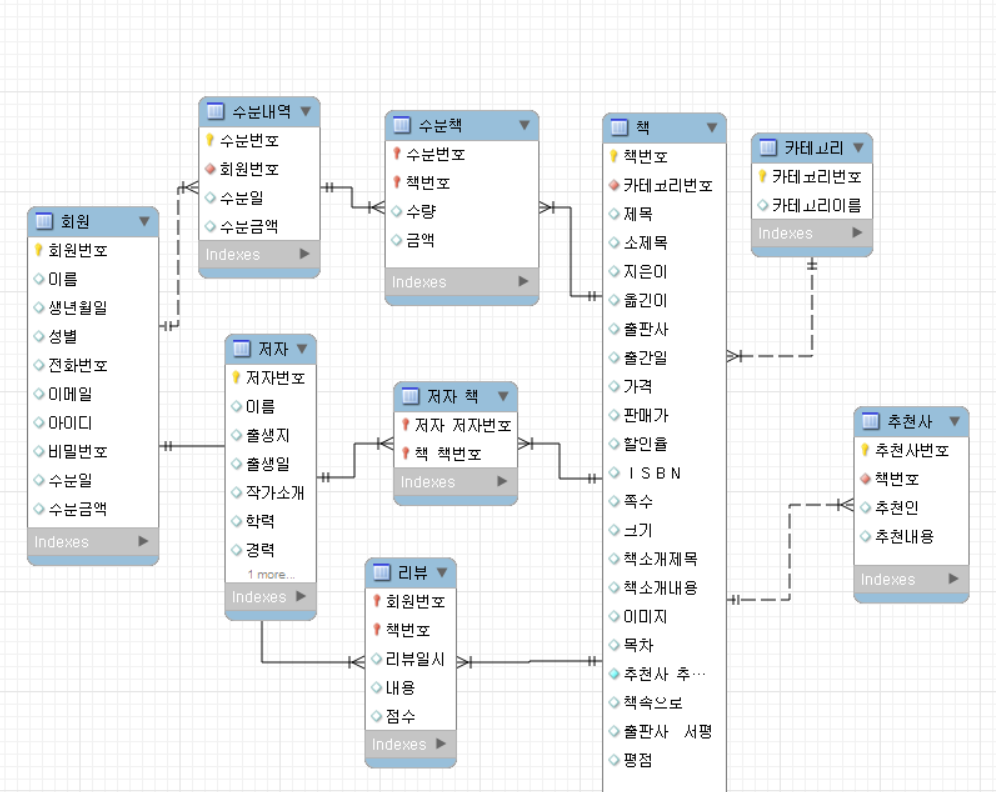

교보문고 페이지의 ERD 그림

우리가 교보문고 웹 사이트를 보면 회원페이지가 있고 해당 페이지는 주문내역 및 주문한 책

저자 리뷰 카테코리 추천사 등으로 나눌 수 있다.



회원은 여러 주문을 할 수 있으므로 회원과 주문내역은 1대 n관계

주문내역과 책 사이에는 여러 책을 한 주문에 있을 수 있고 책이 여러 주문에 걸리므로

n:m관계이다. 이럴 경우에는 위와 같이 테이블을 생성후 외래키이자 프라이머리 키로 해놓는다.

하나의 카테고리에는 여러 책이 있다. -> 1대 :n



책 한개에는 여러 추천사가 존재 회원이 책에 대해서 여러 리뷰를 남기고 책도 리뷰를 여러개 같는다

다대다 관계 이므로 리뷰 테이블을 만들도록 설계한다.
