ERD 설계

실습은 MYSQL 워크 벤치에서 시작을 했다. 도서정보 엔티티를 만들어 보자...

도서 정보에는 도서명과 저자 구입연도가 기록이 되어야 한다.

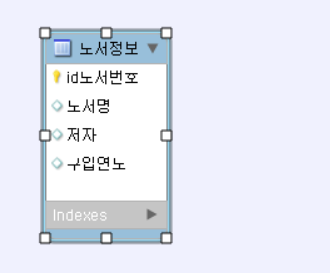

도서정보의 엔티티



명함 엔티티를 만들어 보자

명함번호, 회사로고, 이름, 부서, 직책, 회사명, 회사주소, 전화번호, 팩스, 이메일



명함 엔티티에 회사로고 이름, 부소, 직책, 회사명, 회사주소, 전화번호,팩스, 이메일등의 정보가 필요하다고 가정

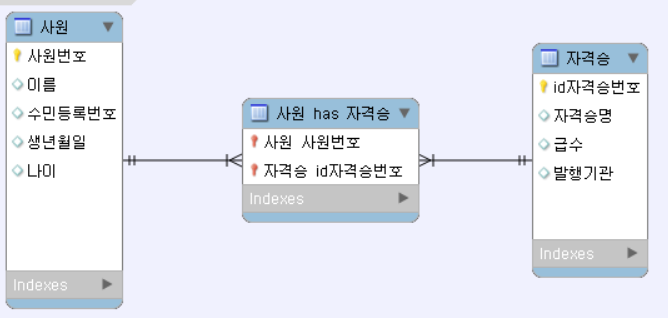

사원과 자격증 테이블이 존재 할 때에

사원이 자격증을 여러개 가질수도 있고 자격증이 여러 사원이 가지고 있을 확률도 높다. 서로

N:M의 관계로 각각의 프라이머리 키를 외래키로 지정을 하고 매핑 할 수 있다.

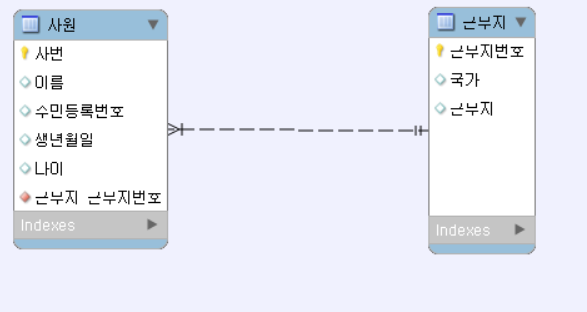

한개의 근무지에 여러 사원이 있다.

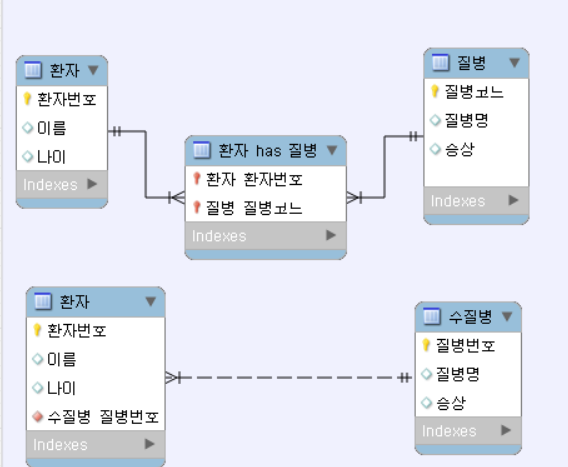

마찬가지로 환자는 다양한 질명을 가지고 질병도 다른 다양한 환자에 전염이 되어있다면 이렇게 외래키로 지정을

하도록 한다.





한개의 질병이 다른 여러 환자를 감염 시킨다.

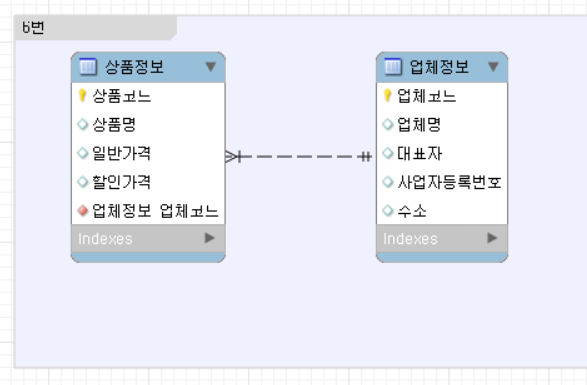

한 업체에서 여러가지 상품을 만든다고 가정을 하자
